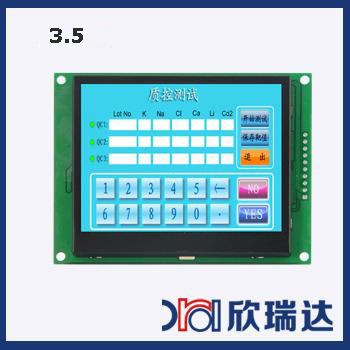

SUGS屏：XG035
特点描述：XG035系列是一款基于ARM架构的嵌入式工业控制系统的软硬件设计，系统以工业级ARM为核心，扩展3.5寸LCD、触摸屏。定义了一套用于LCD显示的指令集并设计了相关解释程序，就可以实现图形及文字显示功能。
资料下载
- 产品概述
- 参数规格表
- 行业应用
产品概要
□ 用户通过TTL/COMS,R232或者RS485电平控制智能液晶显示
□ 高速显示和刷新
□ 支持16位色BMP显示，提供大容量图片库。
Ø 触摸屏坐标和按键值输出，蜂鸣器声音提示。
Ø 通过触摸和按键实现界面自动切换，并可执行预置指令。
□ 出厂标准预装12*12（GBK）,16*16(GBK),24*24(GB2312),32*32(GB2312)汉字库，1个ASCII码字库
Ø 支持UTF-16编码，可显示各国文字。
□ 支持GUI绘图指令。
Ø 硬件实时时钟（带掉电保护）
Ø WINDOWS仿真控制及上传文件。
□ 通信比特率可配置1200~921600bit/s
□ 通过串口预支图片和字库文件。
□ 通过SD卡脱机高速下载图片和字库文件，方便批量化生产。
□ 背光源通过指令控制。
Ø 调用预支的全屏图片。
Ø 剪切图标显示。
□ 剪切图标显示，不显示图标背景色。
□ 设置文本区。
□ 设置行间距，列间距。
□ 写汉字和字符。
Ø 设置光标格式（颜色、闪烁、尺寸）
Ø 显示光标。
□ 蜂鸣器在终端上电时应鸣响一声。表示终端已经正常工作。用户可用指令控制其鸣响的时间0.01-2.55秒。（为报警或报错功能使用）
□ 画点、圆、直线、连续直线、画矩形。
□ 将矩形填充或选取反指定区域平移或环移。
□ 清屏。
□ 背光开关和功率控制。
□ 按键及触摸声音设置（声音，开关）。
□ 时钟读写控制指令。
□ 用户通过TTL/COMS,R232或者RS485电平控制智能液晶显示
□ 高速显示和刷新
□ 支持16位色BMP显示，提供大容量图片库。
Ø 触摸屏坐标和按键值输出，蜂鸣器声音提示。
Ø 通过触摸和按键实现界面自动切换，并可执行预置指令。
□ 出厂标准预装12*12（GBK）,16*16(GBK),24*24(GB2312),32*32(GB2312)汉字库，1个ASCII码字库
Ø 支持UTF-16编码，可显示各国文字。
□ 支持GUI绘图指令。
Ø 硬件实时时钟（带掉电保护）
Ø WINDOWS仿真控制及上传文件。
□ 通信比特率可配置1200~921600bit/s
□ 通过串口预支图片和字库文件。
□ 通过SD卡脱机高速下载图片和字库文件，方便批量化生产。
□ 背光源通过指令控制。
Ø 调用预支的全屏图片。
Ø 剪切图标显示。
□ 剪切图标显示，不显示图标背景色。
□ 设置文本区。
□ 设置行间距，列间距。
□ 写汉字和字符。
Ø 设置光标格式（颜色、闪烁、尺寸）
Ø 显示光标。
□ 蜂鸣器在终端上电时应鸣响一声。表示终端已经正常工作。用户可用指令控制其鸣响的时间0.01-2.55秒。（为报警或报错功能使用）
□ 画点、圆、直线、连续直线、画矩形。
□ 将矩形填充或选取反指定区域平移或环移。
□ 清屏。
□ 背光开关和功率控制。
□ 按键及触摸声音设置（声音，开关）。
□ 时钟读写控制指令。
显示性能参数
电性能参数
可靠性参数
接口性能参数
存储器特性
软件参考资料
|
参数 |
数据 | 说明 |
| 颜色 | 65K(65565)色 | 16bit调色板 RGB (5R6G5B) |
| 显示尺寸（A.A.） | 70.1(宽)*52.6(高) mm | 320*240像素模式 |
| 视域尺寸（V.A.） | 72.5(宽)*55.0 (高) mm | 320*240像素模式 |
| 外形尺寸 | 93.0(宽)*70.0 (高)*12/13.2(厚)mm | 不加触摸屏厚度12mm,加触摸屏13.2mm |
| 分辨率 | 320*240像素 | - |
| 背光模式 | LED | - |
| 背光亮度 | 200 nit | 亮度可以使用0x5F指令进行64级调整 |
| - | - |
电性能参数
|
参数 |
测试条件 | 最小值 | 典型值 | 最大值 | 单位 | |
| 工作电压 | 4.6 | 5.0 | 5.5 | V | ||
| +5V | - | - | - | - | ||
|
工作电流 |
VCC=+5V | 背光最亮 | - | 280 | - | mA |
| 背光关闭 | - | 160 | - | mA | ||
| - | - | - | - | - | - | |
| - | - | - | - | - | ||
| 推荐工作电源：5V 1A的直流稳压电源 | ||||||
可靠性参数
|
参数 |
测试环境 | 最小值 | 典型值 | 最大值 | 单位 |
| 工作温度 | 5V电压，湿度60% | -20 | 25 | 70 | ℃ |
| 储存温度 | - | -30 | 25 | 80 | ℃ |
| 工作湿度 | - | 10% | 60% | 90% | RH |
| 三防处理 | - | - | 无 | - | - |
| ESD防护等级 | 3C ESD-20 | - | CLASS 3 | - | - |
| 出厂前老化时间 | - | - | 24 | - | H |
接口性能参数
|
参数 |
测试条件 | 最小值 | 典型值 | 最大值 | 单位 |
| 串口波特率 | - | 1200 | 115200 | 921600 | bps |
| - | - | - | - | bps | |
|
串口输出电平 |
输出1，Iout=1mA | 3.0 | 3.2 | - | V |
| （TXD、BUSY） | 输出0，Iout=-1mA | - | 0.1 | - | V |
|
串口输入电平 |
输入1，Iin=1mA | 2.0 | 3.3 | 15 | V |
| （RXD） | 输入0，Iin=-1mA | -15 | 0.0 | 0.3 | V |
| 串口模式 | 8N1 UART，支持TTL/CMOS，RS232或RS485电平 | ||||
| 用户接口方式 |
10PIN 1.0mm间距FFC接口 65K(65565)色 |
||||
| USB接口 | 无 | ||||
| SD卡接口 | 有，支持通过TF卡复制更新图片字库等数据 | ||||
存储器特性
|
存储器类型 |
参数 | 最小值 | 典型值 | 最大值 | 单位 |
| FLASH存储器 | 总容量 | - | - | 128 | MB |
| 字库存储空间 | - | - | 32 | MB | |
| 全屏图片存储数量 | - | - | 320 | 幅 |
软件参考资料
| 参考资料 | |
| 协议 |
参考《欣瑞达智能显示终端指令集》 |
