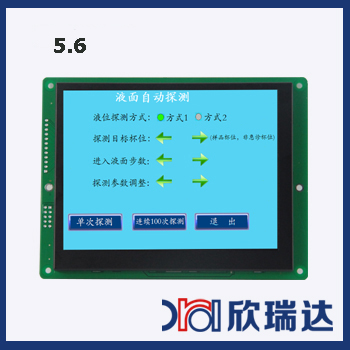

XG056VI-A1系列产品搭载欣瑞达SGUS（超级图形应用软件）系统，是基于欣瑞达串口屏硬件平台研发的拥有自主知识产权的智能图形显示系统。用户可通过SGUS串口智能显示终端轻松实现触控功能,如数据文本录入、按键值返回、增量调节、弹出菜单等；也可以快速实现显示功能，如表盘时钟、图标变量、艺术字、曲线显示、列表显示、文本显示等。

产品概要
□  640x480分辨率65K色真彩显示
□  触摸屏实现人机交互
□  UART通信
Ø  最高支持921600bps通信速率
Ø  支持TTL/COMS,RS232或RS485电平
□  可存储图片和字库，并可通过串口或TF卡更新
Ø  存储容量可定制
□  预装ASCII字库，包含4x8 ~ 64x128 所有常用点阵ASCII字符
Ø  支持GBK,GB2312，BIG5等中文编码字库显示
Ø  支持UNICODE编码字库显示
□  支持RCT时钟功能
□  支持蜂鸣器提示功能
□  显示数据通过变量操作
□  指令集简单，开发方便
□  指令集简单，开发方便


显示性能参数

参数	数据	说明
颜色	65K(65565)色	16bit调色板 RGB (5R6G5B)
显示尺寸（A.A.）	112.9 (宽)*84.7 (高) mm	640*480像素模式
视域尺寸（V.A.）	115.2 (宽)*86.9 (高) mm	640*480像素模式
外形尺寸	144.8 (宽)*110.2(高)*18.2/19.7(厚)mm	不加触摸屏厚度18.2mm,加触摸屏19.7mm
分辨率	640*480像素	-
背光模式	LED	-
背光亮度	250nit	亮度可以使用0x5F指令进行64级调整
	-	-


电性能参数

参数	测试条件	最小值	典型值	最大值	单位
工作电压	-	5.5	12.0	26.0	V
	-	4.6	5.0	5.5	V
工作电流	VCC=+12V,背光亮度最大	-	260	-	mA
	VCC=+12V,关背光	-	100	-	mA
	VCC=+5V,背光亮度最大	-	500	-	mA
	VCC=+5V,关背光	-	180	-	mA
推荐工作电源：12V 1A的直流稳压电源

可靠性参数

参数	测试环境	最小值	典型值	最大值	单位
工作温度	12V电压，湿度60%	-20	25	70	℃
储存温度	-	-30	25	80	℃
工作湿度	-	10%	60%	90%	RH
三防处理	-	-	无	-	-
ESD防护等级	3C ESD-20	-	CLASS 3	-	-
出厂前老化时间	-	-	24	-	H


接口性能参数

参数	测试条件	最小值	典型值	最大值	单位
串口波特率	-	1200	115200	921600	bps
	-	-	-	-	bps
串口输出电平	输出1，Iout=1mA	3.0	3.2	-	V
（TXD、BUSY）	输出0，Iout=-1mA	-	0.1	-	V
串口输入电平	输入1，Iin=1mA	2.0	3.3	15	V
（RXD）	输入0，Iin=-1mA	-15	0.0	0.3	V
串口模式	8N1 UART，支持TTL/CMOS，RS232或RS485电平
用户接口方式	支持8PIN 2.5mm间距杜邦线接口和10PIN 1.0mm间距FFC接口 65K(65565)色
USB接口	无
SD卡接口	有，支持通过TF卡复制更新图片字库等数据


存储器特性

存储器类型	参数	最小值	典型值	最大值	单位
FLASH存储器	总容量	-	-	128	MB
	字库存储空间	-	-	32	MB
	全屏图片存储数量	-	-	140	幅

软件参考资料

参考资料
协议	参考《欣瑞达智能显示终端SGUS系列串口通信协议说明》
